1、AS2-IPM的含义:

AS2,台湾品牌ATL:爱德利变频器,AS2系列,外观专利号:3526762。

AS即为爱德利公司为其变频器命名的系列名称。

2代表电压等级,220V。

IPM,很多人还把字母“I”看成了数字“1”,说是AS2-1PM,实际上IPM是一种模块的命名,优于IGBT等级;由日本三菱公司生产的符合UL规格之智能型模块(IPM module),通常为日系产品使用的。

IPM提升高效率、出力大、发热量低、自动保护及稳定的品质,所以被台湾爱德利变频器设计开发者选用。

为了凸现核心部件,爱德利公司在面壳标示上印刷了出来,从而造就了AS2系列变频器的又一通俗的命名:AS2-IPM。

实际就是AS2标准型变频器面壳上有印刷:AS2-IPM字样,具体如下图所示:但实际说到AS2-IPM,并不能100%确定型号,只是确认了是台湾爱德利的品牌,且为AS2系列的变频器。

作为真正的用户订购时,需详明看到侧面的铭牌标示,就是MODEL后面标示,如下图所标的AS2-115

AS2-IPM型号大全

用户订购AS2-IPM变频器,还需详细说明适配电机功率,有无需要外接线之类的,应用场合如何:对刹车、起动、负载、有无需用到2000HZ的高频率等。

因为虽然我们这一款的变频器只有0.4KW,0.75KW,1.5KW,2.2KW四个功率档.但要加上标准型\远接型\高频型(高速型)的区分的话,型号也有12类.具体有:

AS2-104 AS2-IPM系列,单相220V,0.4KW标准型的变频器

AS2-104R AS2-IPM系列,单相220V,0.4KW远接型的变频器

AS2-104H AS2-IPM系列,单相220V,0.4KW高频型的变频器

AS2-107 AS2-IPM系列,单相220V,0.75KW标准型的变频器

AS2-107R AS2-IPM系列,单相220V,0. 75KW远接型的变频器

AS2-107H AS2-IPM系列,单相220V,0. 75KW高频型的变频器

2、

AS2-115 AS2-IPM系列,单相220V,1.5KW标准型的变频器

AS2-115R AS2-IPM系列,单相220V, 1.5KW远接型的变频器

AS2-115H AS2-IPM系列,单相220V, 1.5KW高频型的变频器

AS2-122 AS2-IPM系列,单相220V,2.2KW标准型的变频器

AS2-122R AS2-IPM系列,单相220V,2.2KW远接型的变频器

AS2-122H AS2-IPM系列,单相220V,2.2KW高频型的变频器

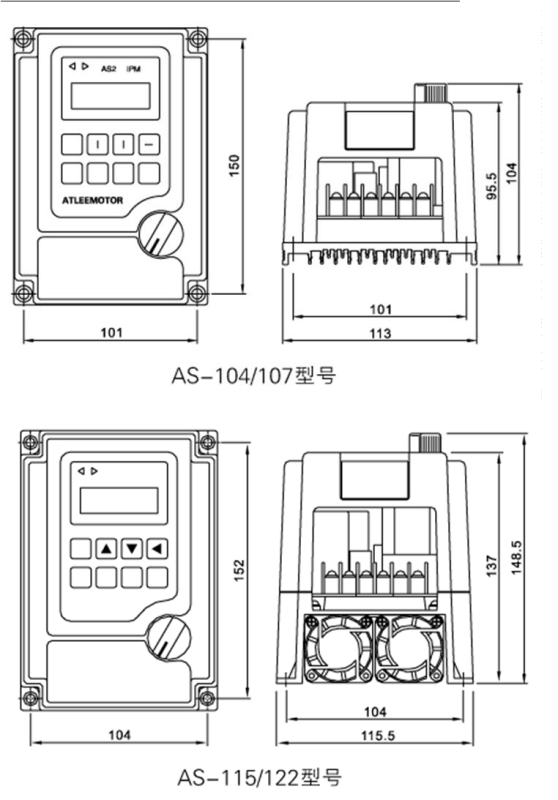

AS2-IPM系列变频器尺寸图:

3、

AS2-IPM系列变频器功能及特点:

超小体积,容易安装;

提供数位及电位器调速,方便操作;

内置8段速设置;

大范围V/F应用曲线,适合各类电机选用;

多台变频器比例运行功能;

多种完善保护功能;内置自动电阻,并提供外接制动电阻端子;外接端子控制功能丰富,方便自动化控制

4、

AS2-IPM的优势及功能特点:

1.采用智能型模块

爱德利变频器,AS2系列,跨越IGBT等级,与日系产品同步采用符合UL规格之智能型模块(IPM module),生产厂商:日本三菱。

有效提升高效率、出力大、发热量低、自动保护及稳定的品质。

2.尖端科技,极静噪音

爱德利变频器使用改良提升性能的硬/软件。

展现寂静运转的完美性能。

3.强化V/F 特色

爱德利变频器提供固定转矩曲线 (F1) 降低转矩曲线(F2) 及 (F3) 供 FAN/PUMP 驱动专用,可节省能源及调节运转及宽广的基本电压设定从30HZ-2000HZ,提供AS2通用机型(0-400HZ)和AS2-H高频(0-2000HZ),双重V/F 曲线表现。

4.扩大频率范围

爱德利变频器多频率驱动器加大高低速比从0.5HZ-2000HZ. 及 S 曲线流畅

ACC/DEC表现。

5.循环计时功能

爱德利变频器可针对特别用途增设循环计时功能,不仅可节省成本,无须增加PLC来执行计时控制,且使用更方便。

6.强化人机接口功能

爱德利变频器内建多样化的数位/ 模拟输入功能来符合更广宽的需求,人性化简易操作安装容易。

7.可外接煞车电阻

爱德利变频器都内含煞车回路, 附有刹车电阻端子。

它可以提高在高频率启动/停止或者高速/ 低速转速变化大的使用条件的可靠度。

8.体积小, 容易安装

爱德利变频器采用紧密轻巧的结构设计,让组装更容易,并可解决安装空间限制问题。

5、

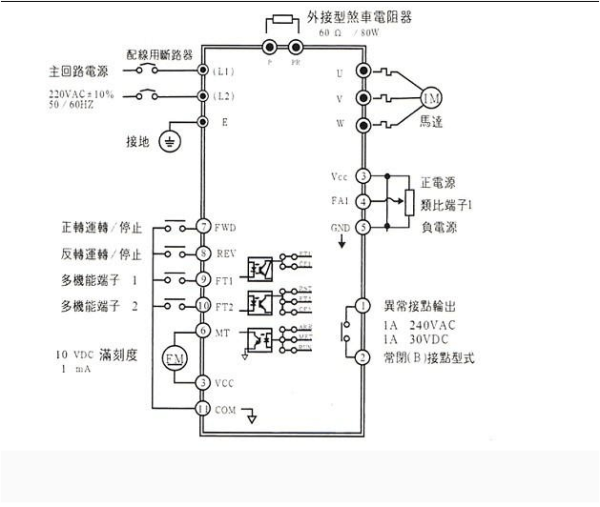

AS2-IPM系列变频器标准端子接线图:

AS2-IPM系列变频器,带载能力强,广泛应用于生产流水线、纺织机械、包装机械、食品机械、钻铣机械、塑料机械、PCB机械、五金加工机械等设备配套工程
