自NVIDIAGeForceRTX40系列显卡发布之后，各大机电厂商纷纷推出了符合ATX3.0电源规范、标配12VHPWR16Pin供电接口的电源产品。
而作为机电厂商中的新兴势力，鑫谷对旗下的昆仑与GM系列电源都进行了升级，而今天我们要为大家带来的是鑫谷昆仑KL-1250G电源的评测。
昆仑KL-1250G电源，就是那款在RTX4090FE首发当时使用上的电源。
在首发之前，其实我们就已经知道，RTX4090FE默认的TDP设计就已经达到了450W，同时更换上12VHPWR16Pin供电接口后，使用转换线?还是原生线材？结果我们找上鑫谷送测新一代的昆仑KL-1250G电源。
当然现在离RTX4090FE首发已经有一定时间了，此款电源的评测也是姗姗来迟。
作为首批上市符合ATX3.0电源规格的电源，昆仑KL-1250G电源硬参数是相当猛，额定功率1250W、80PLUS金牌认证、原生12VHPWR16Pin供电接口、 12V单路104A、日系电容等。
尤其是原生12VHPWR16Pin供电接口，可以满足NVIDIA最新的RTX40系列显卡600W变态供电需求。

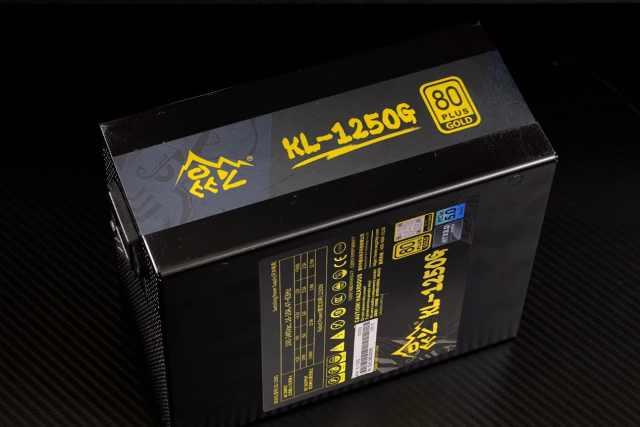

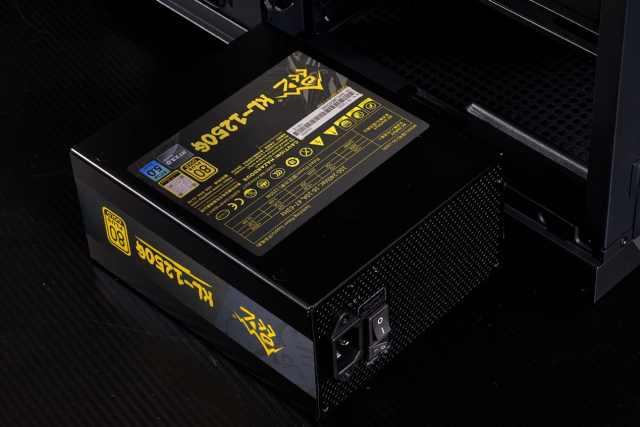

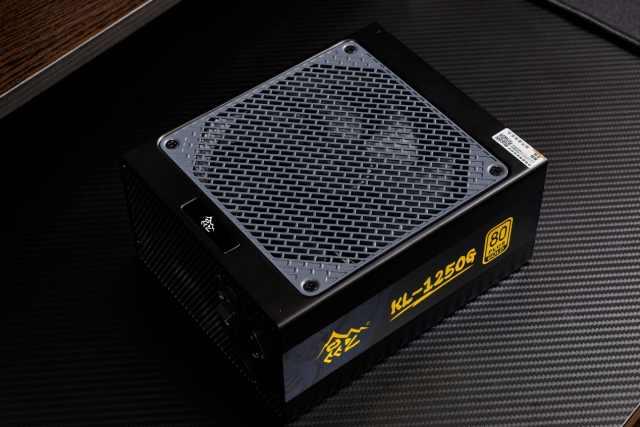

从外观上来说，昆仑KL-1250G电源延续了同系列电源产品的设计，只不过这一代在贴纸底印上增加了更多的元素。
而尺寸上，昆仑KL-1250G电源长度同样是18cm，算是加长型的ATX电源，对机箱电源仓空间有一定的要求；虽然说大部分的机箱都已经加大的电源仓的空间，但是追求极致空间的用户，那此款电源的长度就显示不太友好了。

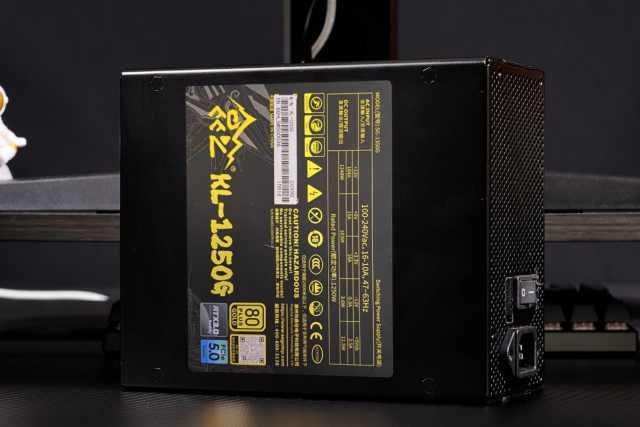

铭牌和两侧的贴纸都在底层上增加了不少昆仑的元素。

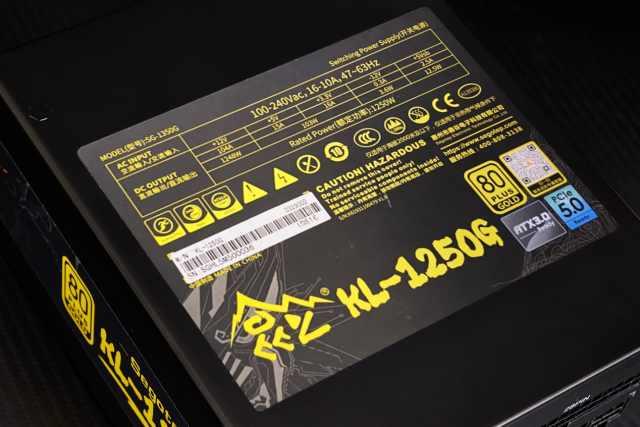

从铭牌上可看到，昆仑KL-1250G电源通过了80PLUS金牌认证，以及多个国内外的安全认证。
电源采用了大单路 12V输出的设计，其中最大的额定电流能达到104A，相当于1248W输出功率，占整个电源额定功率的99/8%。
而 5V与 3.3V则是通过DC-DC电路转换而来，最高输出电流值分别为15A与16A，两路输出额定功率为103W。

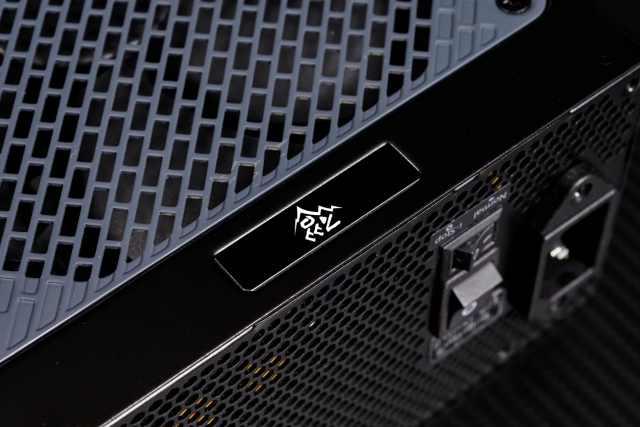

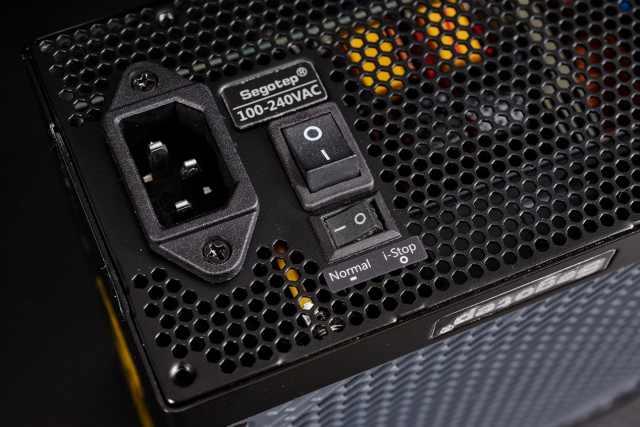

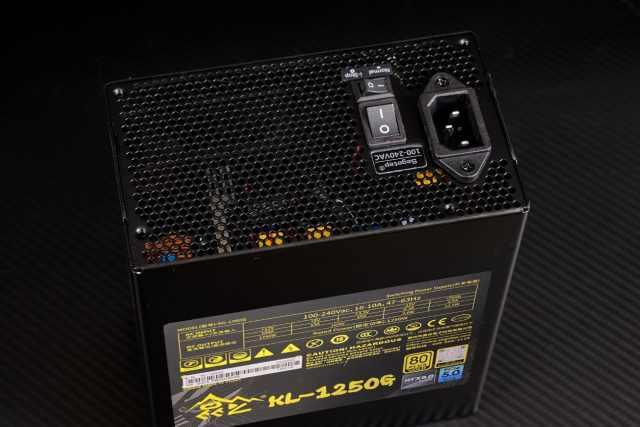

尾部是AC电源输入接口，并带上开关。
而电源开关下面就是电源i-Stop功能的开关，Normal为标准档，而i-Stop功能开启后可以让电源风扇实现智能启停功能，在电源较低负载的情况下，电源风扇牌停转状态，与显卡的智能启停技术有异曲同工这妙。

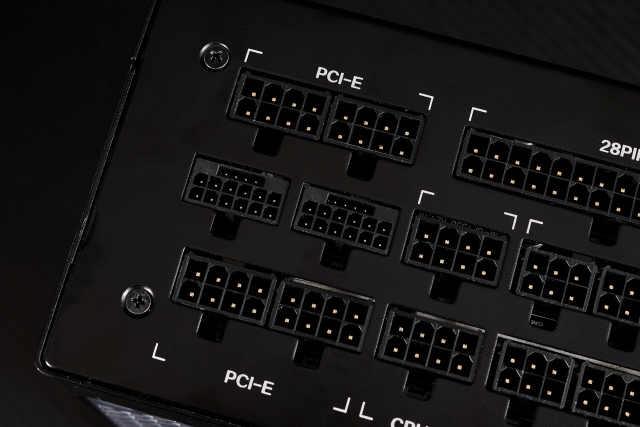

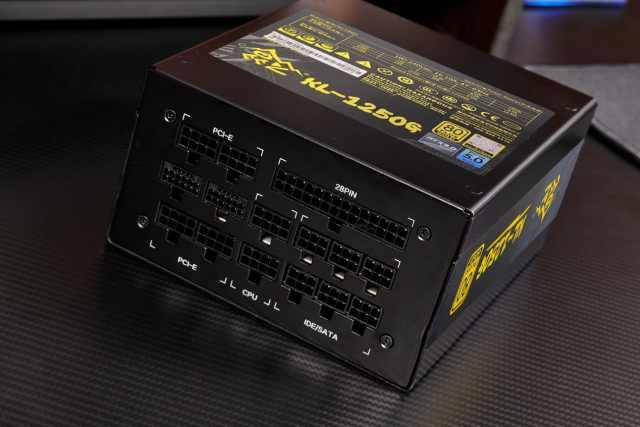

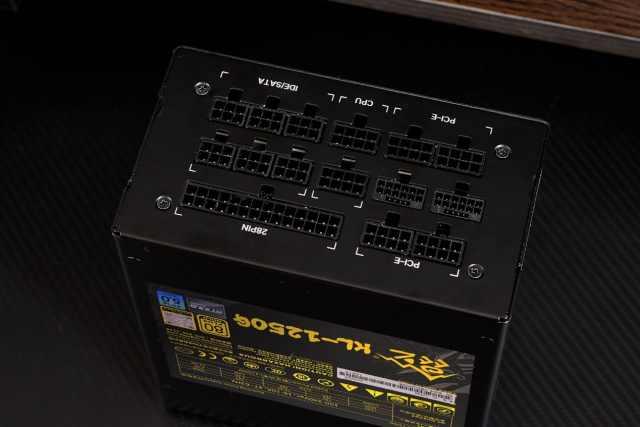

昆仑KL-1250G电源采用了全模组的设计，其实每个功能块的模组区都有明确的划分，例如28Pin主板供电就在上侧，而CPU与PCI-E供电则是采用了分组的设计，两组CPU，与6组PCI-E供电，余下的就是IDE/SATA接口，大家可以放心的是每个功能块的模组都有着不同的接口，很好区分，盲接也错不了。
昆仑KL-1250G电源提供了两组12VHPWR16Pin接口，可以满足更为高端的非公版RTX4090显卡，当然电源只赠送了一条12VHPWR模组线，想使用两个接口就得额外购买了。

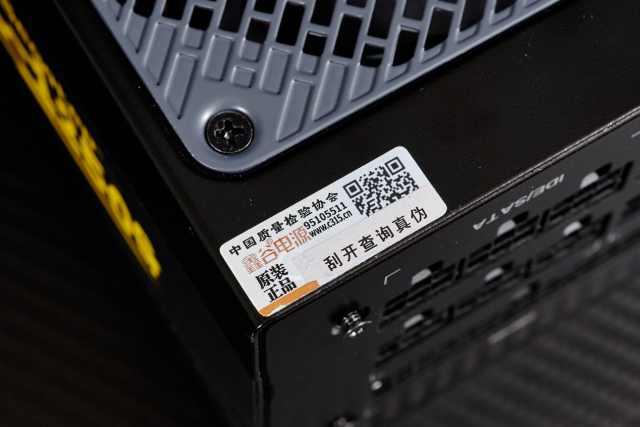

防伪标签纸
#p#分页标题#e#
售后与保修卡

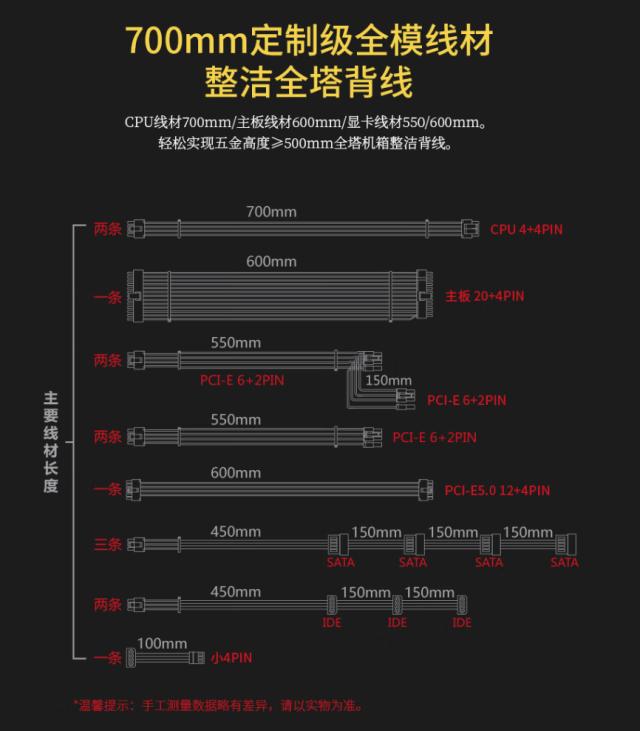

由于我们收到的是早期的测试版本电源，所以电源的外观、标配的模组线与零售版本有些差别，这里笔者给大家一看官方提供的各模组线的图给大家作参考。

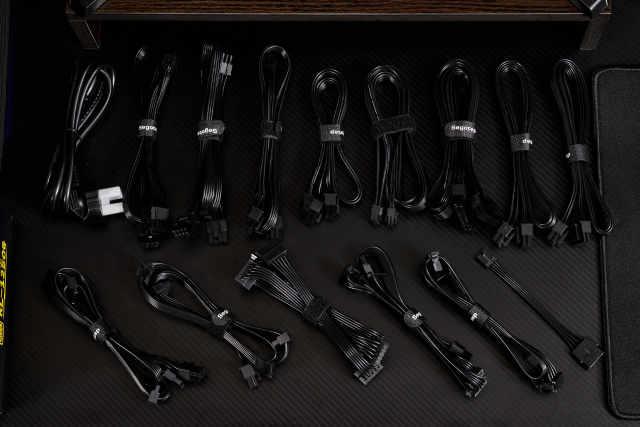

模组线材方面，昆仑KL-1250G电源采用了黑色的扁平线材，共提供了两条4 4PinCPU供电线，一条24Pin主供电线，两条PCI-E2*（6 2Pin）供电线，两条PCI-E6 2Pin供电线一条600mm长的12VHPWR供电线，三条4*SATA供电线、两条3*IDE供电线，以及一每次小4Pin供电线。

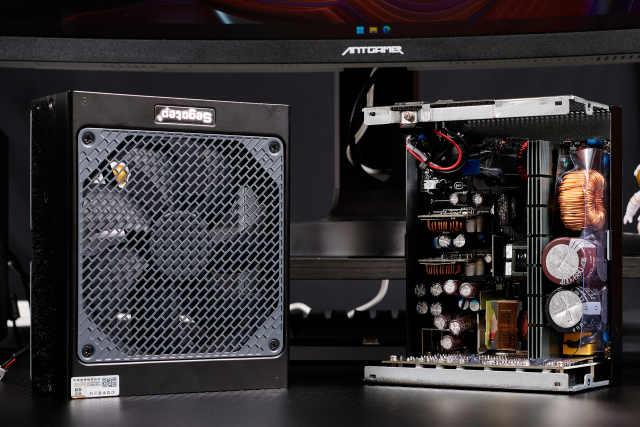

拆解

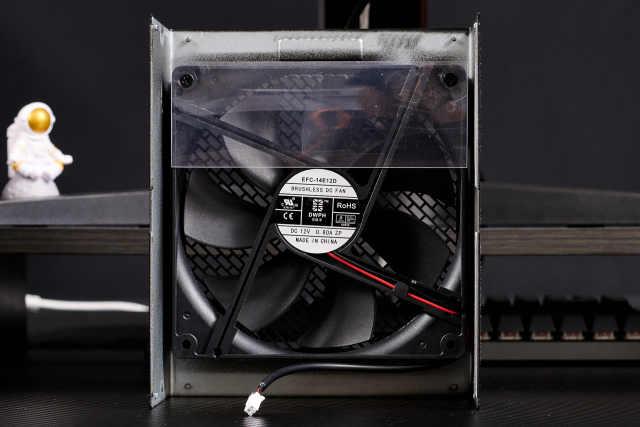

18cm长度的电源自然是得配上14cm的风扇，昆仑KL-1250G电源风扇是由东维丰提供的无刷电流风扇，在噪音控制方面有着不错的效果。
昆仑KL-1250G电源采用了目前高端电源中较常采用的主动式PFC 半桥LLC谐振 同步整流 DCtoDC结构。
而由于电源额定功率为1250W，所以PCB布局与元件的采用要比一般的电源更为大，且更为高规格。

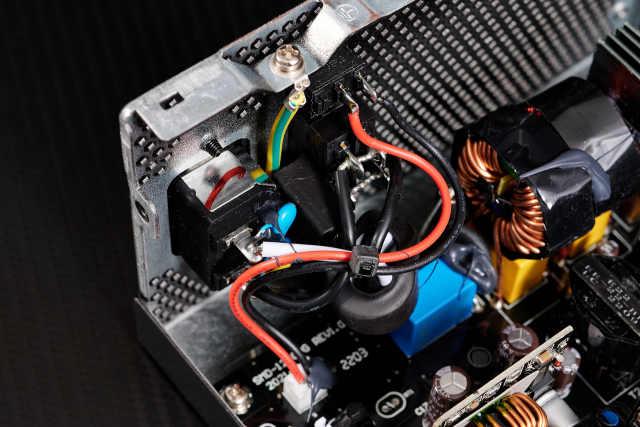

一级EMI直接焊接到AC接口上。

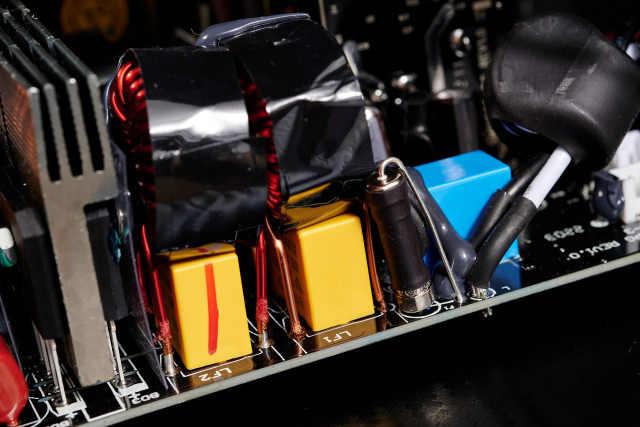

二级EMI则是在主PCB板上，包括有1对Y电容、2个X电容以及2个共模电感，MOV与NTC齐全，其中还有独立的继电器与保险管。

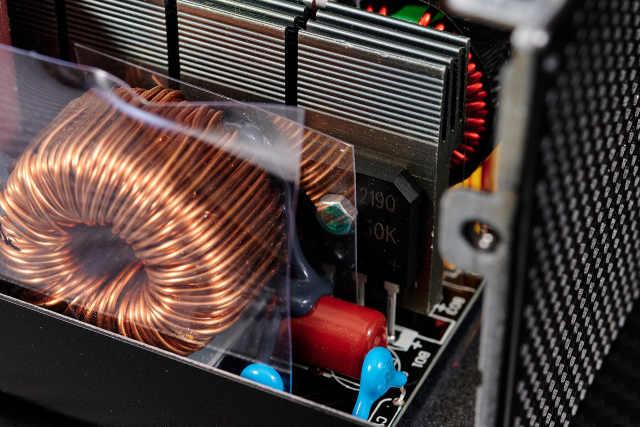

整流桥、PFC开关管、PFC二级管采用了同一块大面积的散热鳍片。
正反两个整流桥，具体的型号看不清楚；旁边的是开放式的电感。

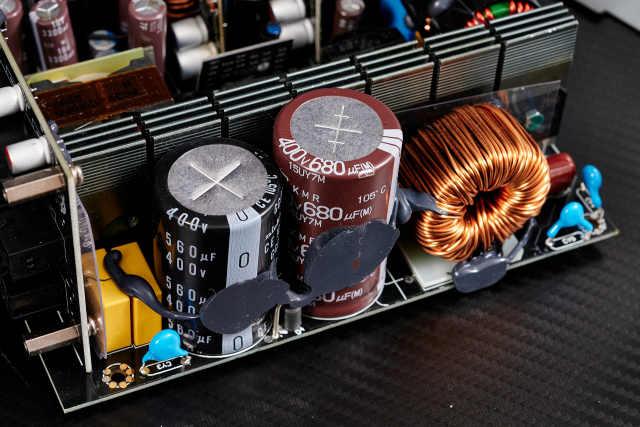

两个PFC电容，规格为分别是400V/560μF/105℃与400V/680μF/105℃，完全满足1250W额定功率的要求。

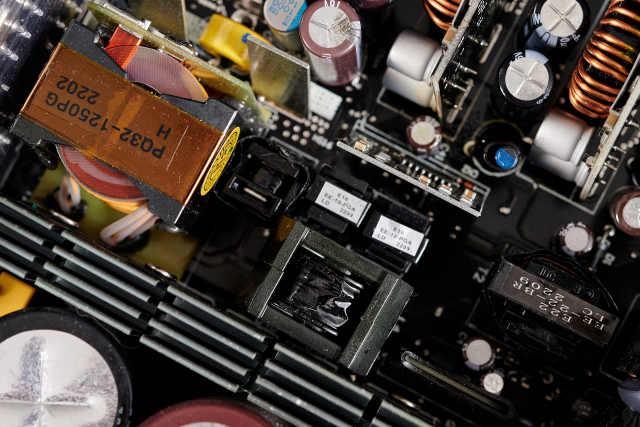

主变压器与LLC电路

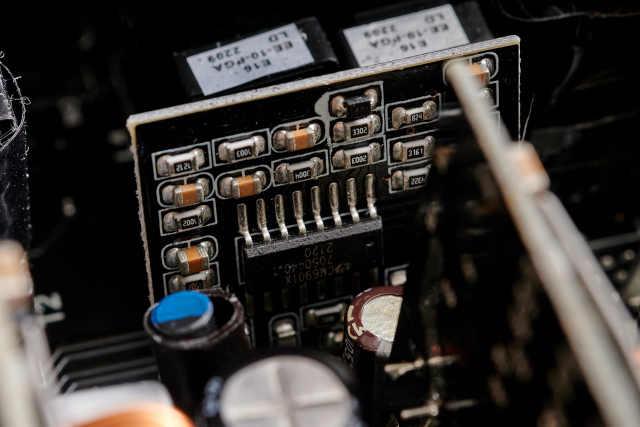

CM6901X芯片直接弄到单独的PCB主板上。

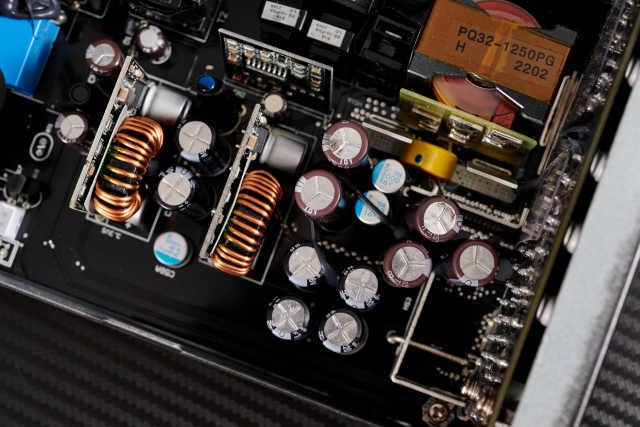

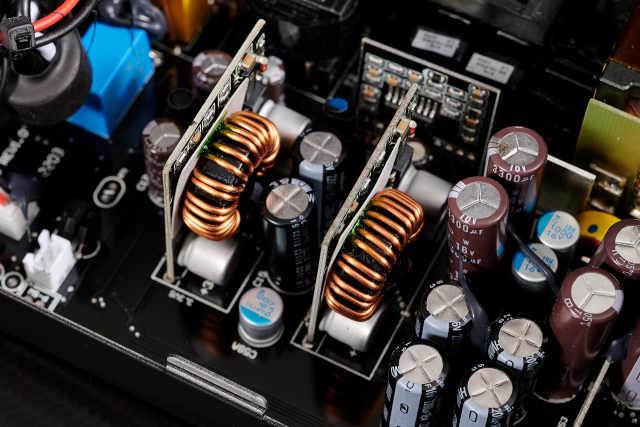

DC-DC电路， 5V与 3.3V分别为独立的DCPCB电路。
旁边的是同步整流输出滤波电路。
#p#分页标题#e#

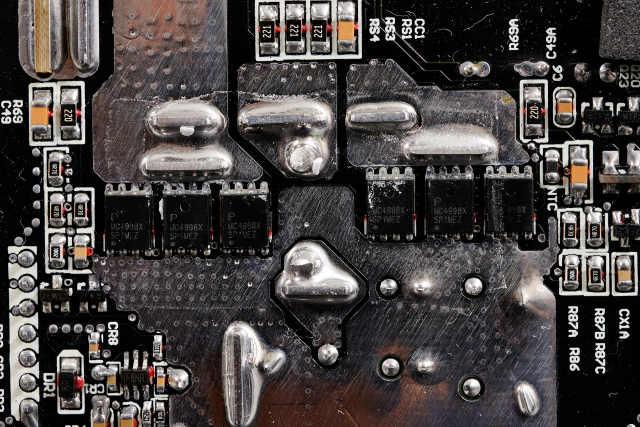

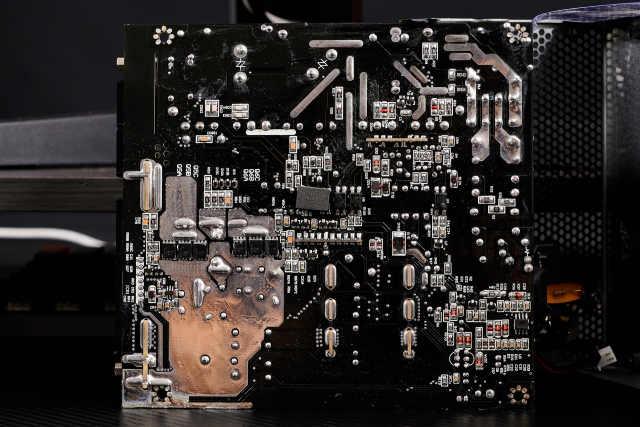

而电源的 12Vmgk同频整流电路部分其实是被放到了PCB背部，利用导热垫对MosFet管进行辅助散热。
同时这角度可看到整个电源的背部做工还是相当不错的，焊点饱满，基本不会出现有手工焊接的位置。

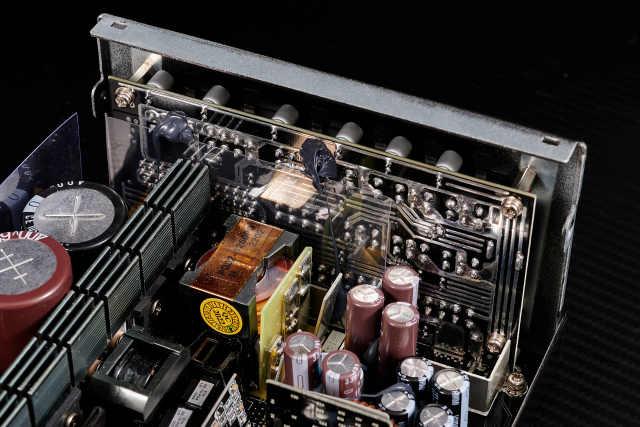

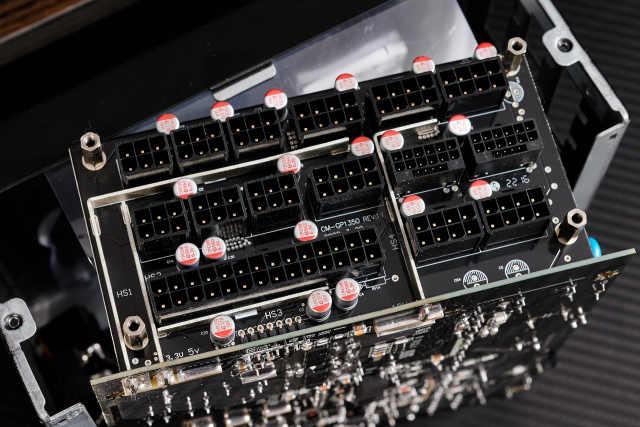

电源模组接口上均配上了独立的固态电容进行滤波处理，而模组板背部更是有透明的档板进行电路保护。
装机
刚好来了一个鑫谷的昆仑御风机箱，那么我们就一并进行装机测试。

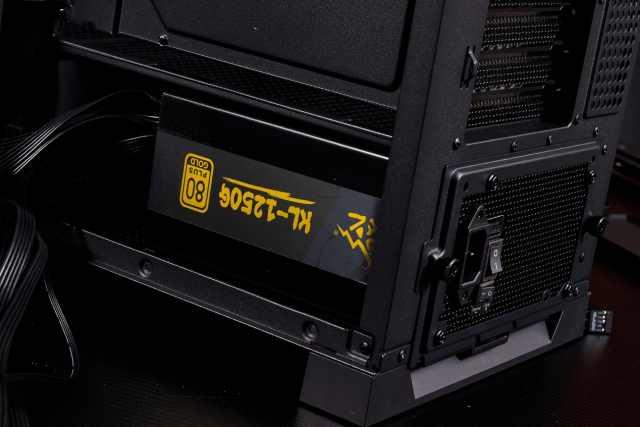

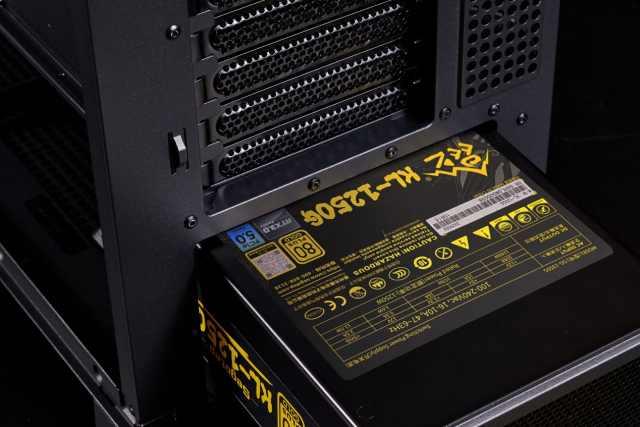

背入式的电源仓

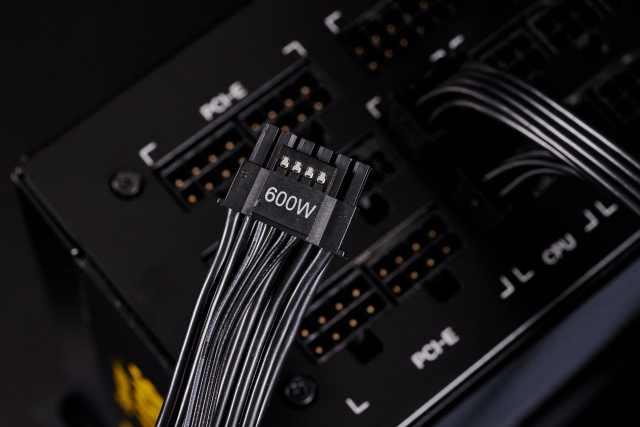

带上600W丝印的12VHPWR16Pin模组线
电源装好之后的效果，由于模组线为扁平线所以可以轻松的进行背部走线处理。

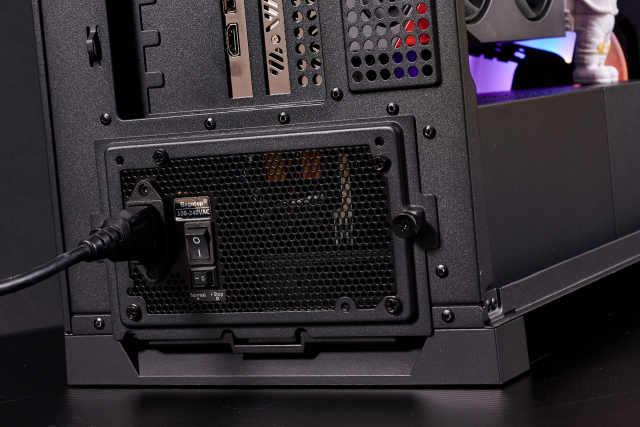

插电开机

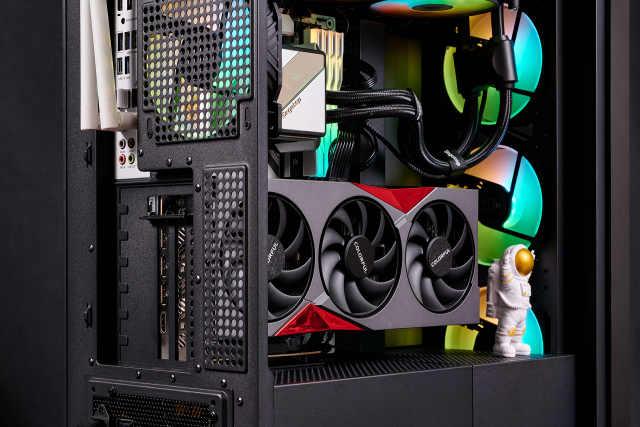

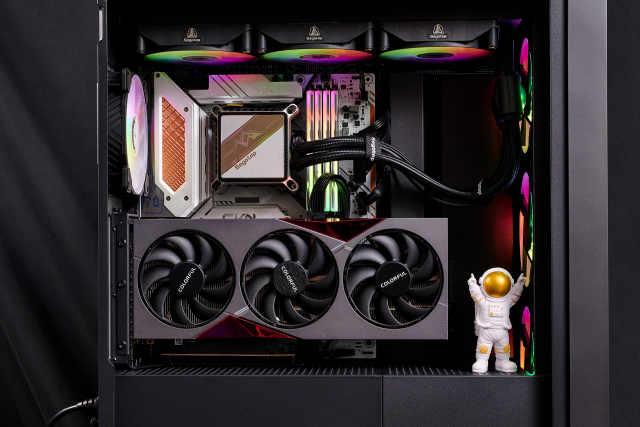

这就是装好机后的效果。

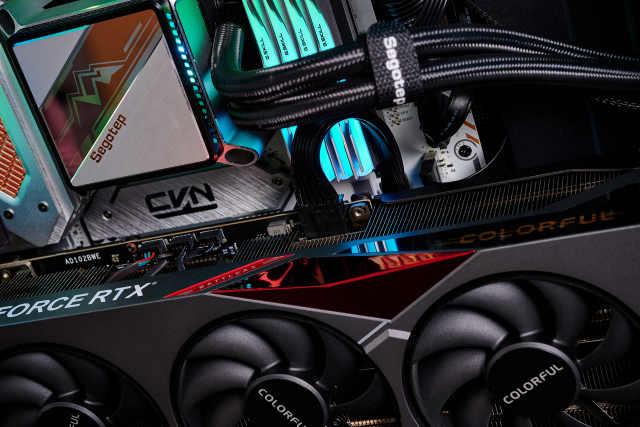

原生的12VHPWR16Pin模组线，不再怕烧卡了。

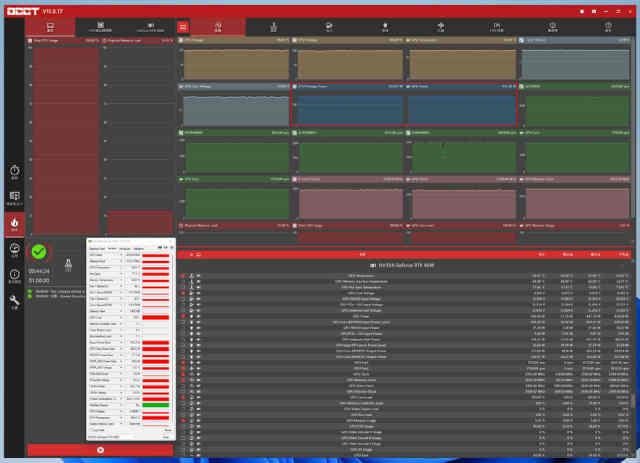

我们再用OCCT来烤机看看，45分钟的烤机，处理器功耗为276W，而RTX4090显卡的功耗达到了445.9W，12VHPWR供电接口输入功率为433.7W，稳定性是完全没有问题的。
甚至长期稳定性方面相信大家也不用担心了，笔者大部分的RTX4090显卡都是采用此款电源来测试的。
总结
作为一款高端的电源产品，昆仑KL-1250G电源可以说是相当不错的，在成熟架构的基础上增加了ATX3.0规范的支持，配上了独立的12VHPWR16Pin供电接口，轻松应对RTX4090这种用电大户。
目前此款产品已经在电商平台上架，1299元的零售报价对于一款高性能的电源来说已经性价比很高了。
同时其还能享受10年质保服务，可以说真正的用到过保也坏系列，有兴趣的小伙伴可以到电商平台上购买。
