低温喷雾干燥机

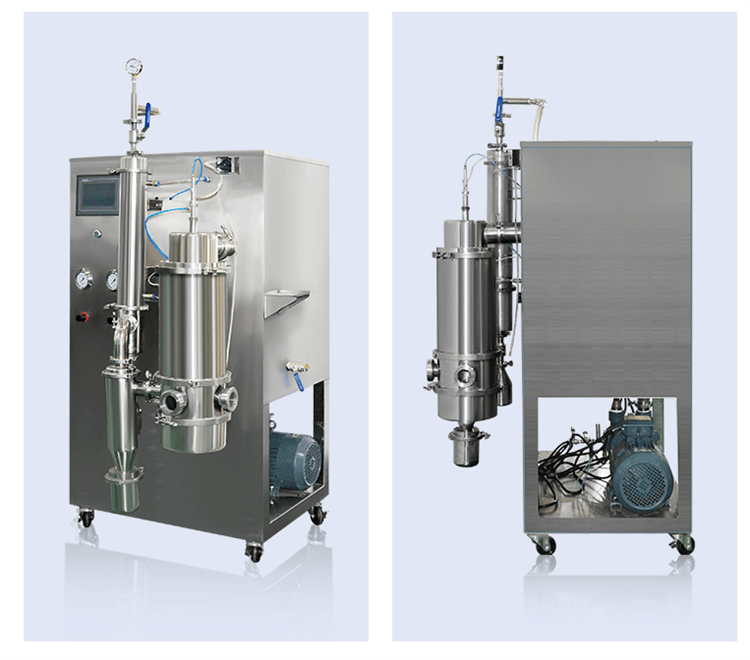

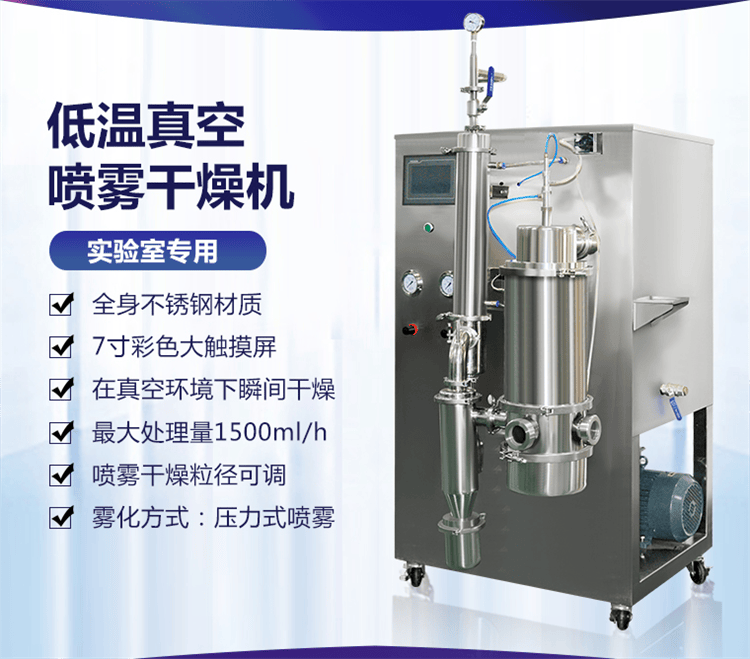

一．BA-PWGZ2000实验室真空喷雾干燥机（低温）产品说明：

实验室真空喷雾干燥机专为热敏物料精心开发而成，整机设计紧凑，自成一体，无需其他设施即可运行。

一键式开机，彩色大液晶触摸屏操作，

可采用完全自动或人工监控两种运行模式，方便操作和实验过程的监控，特别是实现了低温条件（50 ℃）物料的瞬间干燥，为热敏物料提供了极为方便极为安全的干燥方法，如酶制剂活菌等生物制品，含糖量高的中药天然产物提取物，不耐热的高分子材料，遇热气化的材料等等

二．BA-PWGZ2000实验室真空喷雾干燥机（低温）技术特点：

1、喷雾干燥整个实验过程在真空环境里完成，大大降低了物料干燥温度，解决了热敏性物料喷雾干燥的难题。

2、彩色触摸屏操作：加热温度PID恒温控制，蠕动泵进料速度可以随时调节。

3、内置进口全无油空压机，喷粉的颗径呈正态分布，流动性非常好，而且噪音非常低，符合国家实验室噪音标准；

4、喷雾头为同心喷雾头，雾化时确保没有任何偏心而导致喷到瓶壁一侧，喷雾头安装后可以上下移动，以利于调整雾化位置改善喷雾干燥效果；

二流体喷雾的雾化结构，采用优质不锈钢材料精密制造，设计紧凑，无需附属设备，方便使用，历久如新。

5、为了满足用户在实验范围调节各项参数的要求，在干燥温度控制的设计上采用实时调控PID恒温控制技术，使全温区控温准确，加热控温精度±1℃。

6、进料量可通过进料蠕动泵调节，额定处理量800mL/H

BA-PWGZ2000实验室真空喷雾干燥机（低温）技术参数：

1、整机全不锈钢制作，二流体喷雾的雾化结构；

2、内置进口全无油空压机；

3、设有喷咀清洁器（通针），在喷咀被堵塞时会自动清除，通针的频率可自动调整；

4、物料处理量：0-1500mL/H；

5、最小样品量： 50mL（视物料固形物含量差异）；

6、实时调控PID恒温控制技术，加热控温精度：±1℃；

7、喷嘴口径: 0.5mm 、0.7mm、 1mm 、1.5mm 、2mm 可选，并可根据客户要求定制;

8、整机功率：6KW/380V；

9、在低温（50~80℃）条件下完成瞬间喷雾干燥，在这种干燥条件下，易氧化、易挥发、热敏性的物质都能很好保持化学结构及生物活性；

10、真空度0～0.06MPA；

11、彩色LCD触摸屏操作控制，全中文操作界面。

三．安装说明：

1.干燥室的安装：双手将干燥室托住对准上口法兰，锁紧干燥室卡箍锁紧螺母即可（以干燥室可以在卡箍里转动为准）

2.旋风分离器的安装：将旋风分离器调节干燥室进风口与干燥室出风口的位置，使两个口平直对齐，用卡箍将两个口连接起来，最后锁紧卡箍锁紧螺母

3.用卡箍将收集瓶与旋风分离器连接起来（同上）

4.用卡箍将收集瓶（粗）与干燥室连接（同上）

5.将喷头安装到设备上，链接4mm气管（通针）和6mm气管（雾化）

6.安装食品级硅胶管至蠕动泵上，并插入喷雾进料口

注意：1.确认所有部件都安装到位后再通电操作

2.使用过程中先关紧所有阀门和卡箍，抽真空口在开进气阀门，是干燥室真空度控制在0.03为宜

3.关机时先关蠕动泵，然后是空压机，再关加热芯，等加热器温度降到室温左右，然后关闭抽真空阀，最后关真空泵，防止倒吸!

四．操作说明：1.蠕动泵，控制蠕动泵的运行，一般蠕动泵的设定范围为500-600为宜，每次使用结束后用清水运行2分钟，顶出管路残留物料

2.空压机，将真空泵的插头与机器左侧的插排连接（220V），点击屏幕真空泵按钮即可控制启停

3.真空泵，真空泵采用的380v独立电源控制，将左侧的三根线（L1 L2 L3）与场地的380v电源连接，通过旋转按钮进行真空泵的启停

4.加热器，通过屏幕的加热按钮，点击进行加热器的启停，运行过程中也可以通过温度设定值就行温度设定，通过调节温度设定值，观察实际值

注：在真空泵未启动之前加热器不能启动，关机时先关加热器，冷却一会再关闭真空泵

五．使用步骤说明：

准备工作：

连接好空压机插座，220V

连接好真空泵的电源接线380V（电机顺时针转动）

连接好机器的进水口（白色乳胶管，直接接上水龙头，开真空泵时一定要打开水龙头，水量可以不用过大，切勿无水开真空泵）

连接好抽真空口与上端真空表处的抽气口

连接好机器底部真空泵上面的排水口（将提供的高温管一头连接排水口，另一头直接排入到下水道中）

检查机器每个连接处的气密性，防止漏气或者 漏水

使用步骤（以上准备工作已到位）：

打开机器前台绿色开关，机器控制部分即开机

打开水龙头，让水流入真空泵，打开真空泵的旋钮开关

通过屏幕按左到右开启 给个控制开关（通针可以不开）

当蠕动泵转动时，逆时针的将蠕动管顺着转动方向带入，向上一头与喷头侧部连接

设定温度值，在设定参数里面设定进料值

通过调节进气口（右侧）阀门，观察真空表的真空度，一般为0.03即可

当干燥塔里面温度值到达70度左右，即可将进料管一头放入准备好的物料中

干燥过程结束后关闭屏幕上面的所有开关，观察设定温度值为室温左右时，再关闭真空泵

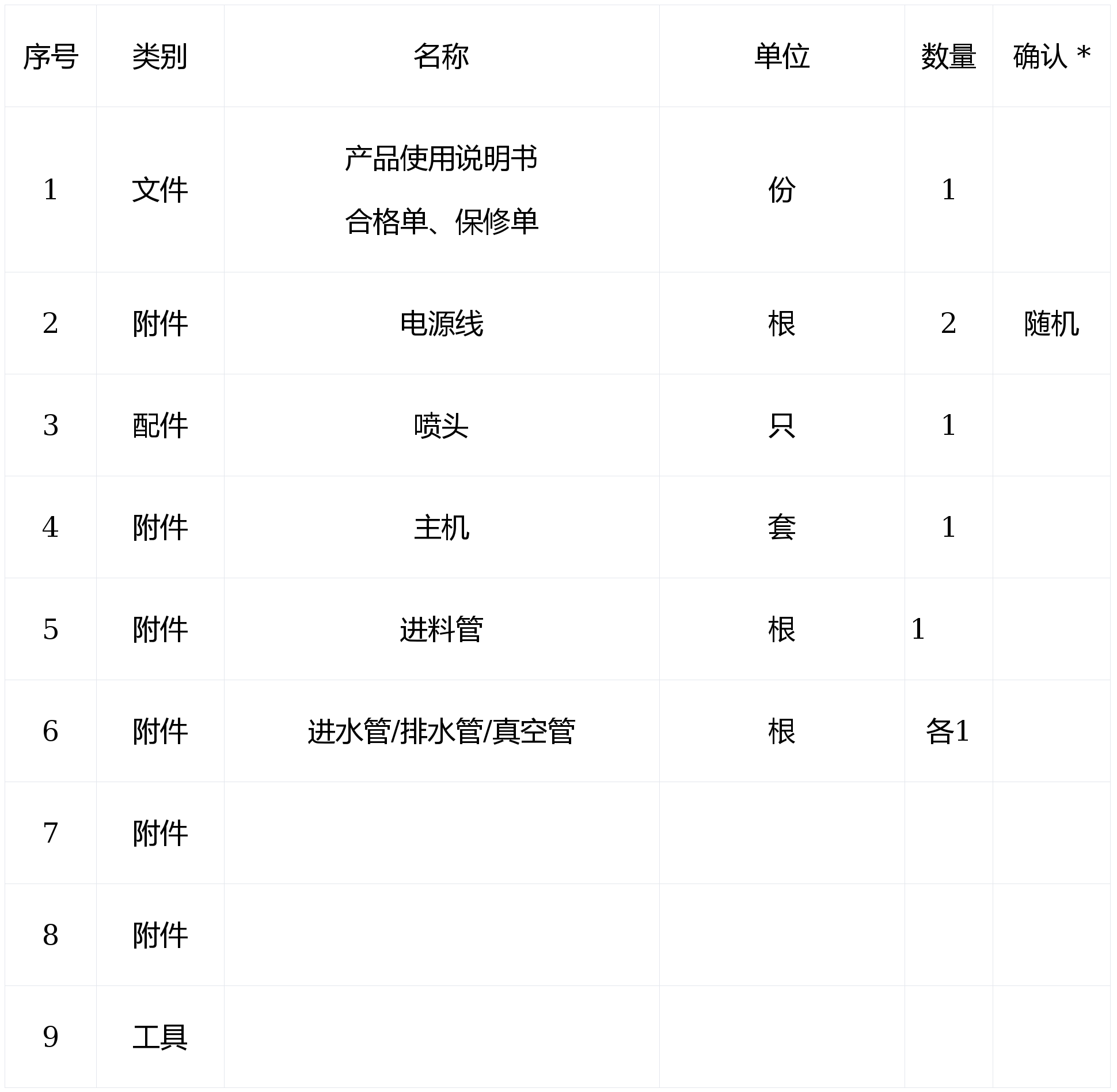

六、装箱单

保证条件

一、免费维修条件：

1.从发票开出之日起，在一年保修期内，如果本公司的产品因仪器本身质量问题，本公司 将按保证书所示条件保证免费予以更换配件及修理。

2.各主要部件的保修期限：控温仪表12个月。

真空泵12个月。

加热管6个月。

其它附件12个月。

3.如果保修期过后，所发生的故障是由本公司在设计上制造上引起的，本公司也将给予修 理，并适当收取备件及上门费。

二、在保修期内遇到以下情况，本公司将收费修理。

①.使用错误所引起的故障。

②.任意改动仪表内部参数，或改动产品，修改不当所引起的故障。

③.由于火灾、地震、水灾等天灾，以及电压不稳定和其它特殊的外来因素引起故障。

④.不按本公司产品使用说明书中所规定操作，或用户在搬运时所引起的故障。

⑤.在运输中所发生的问题。

⑥.用户要求作定期检查和保养。

三、保证书生效

①.保证书上记录了所需的事项，以下本公司的代销商或厂家必须盖上代销商或厂家的印章 才能生效。

②.用户应认真填写维修反馈单，并及时寄回我公司方能生效。

提示：当发生故障后，请速与本公司技术服务联系。

免费热线：400-8017-819
